"انظر" قبل البت

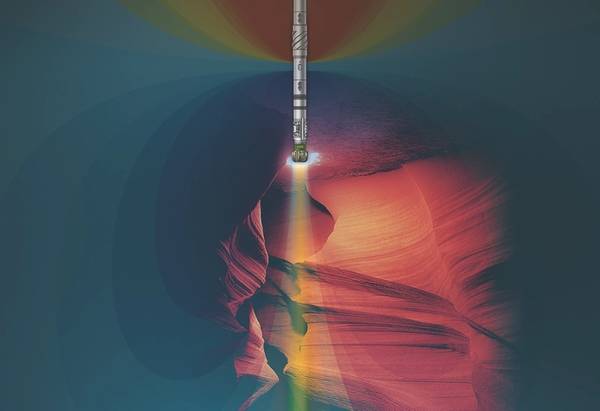

تشتمل خدمة IriSphere على أجهزة إرسال وأجهزة استقبال متعددة في BHA لتوفير قياسات مقاومة مستمرة تكتشف ميزات التكوين التي تسبق بئر الحفر. (الصورة: شلمبرجير)

حتى مع وجود أفضل البيانات الزلزالية ونمذجة الخزانات المتاحة ، ظل الحفرون في الظلام حول ما يوجد أمام مثقاب الحفر. تم تصميم أداة استشعار جديدة "للرؤية" قبل البت ويمكنها نقل البيانات في الوقت الفعلي لتحويل عمليات الحفر من التفاعل إلى التفاعل.

في أوائل شهر مايو ، أطلقت شركة شلمبرجير خدمة IriSphere للحفر المستقبلي ، والتي تستخدم تقنية كهرومغناطيسية عميقة الاتجاه للكشف عن ميزات التكوين حتى مسافة 100 قدم قبل لقمة الحفر في الوقت الفعلي ، مما يسمح للحفارات بضبط العمليات وفقا لذلك.

من خلال هذه الأداة ، يمكن للحفارة تحديد المواقع الدقيقة للمخاطر مثل قاع طبقة الملح أو الجزء العلوي من المنطقة المنضبّة أو التي تعاني من الضغط الزائد لتجنب الأنابيب العالقة وخسائر الوحل والركل ، كما يقول فيرا كريسيويتي ويبويو ، منتج مقاوم للحفر والقياسات. بطل ، شلمبرجير. وتقول إن ردود الفعل من إطلاق التكنولوجيا كانت "إيجابية للغاية".

اقترحت شلمبرجير خدمة IriSphere لمشغل مهتم بإمكانية إنشاء منطقة ذات ضغط عالي في حقل استكشاف المياه الضحلة قبالة الساحل الصيني. وتقول إن هذا المشغل قد اخترق المنطقة في السابق وعانى من مشكلات عدم استقرار الآبار الحادة التي دفعتهم إلى الاحتياج.

بالنسبة للبئر الجديد ، يعتقد المشغل أن منطقة الغلاف المثالية كانت أسفل علامة الصخر وفوق الخزان العالي الضغط ، كما يقول Wibowo.

"تم اكتشاف علامة الصخر الزيتي قبل 20 متراً من القطعة" ، كما تقول. وأضافت أن الغلاف تم وضعه بأمان على عمق عزل ضغط المسام السفلي وتكوين كثافة الكسر العالي عن الرمال ذات الضغط العالي ، واستئناف الحفر.

Vera Krissetiawati Wibowo ، بطل منتج مقاومة الحفر والقياسات ، شلمبرجير (الصورة: شلمبرجير)

يقول ويبو إن تجنب مخاطر الحفر ليس الميزة الوحيدة. لأنها يمكن أن تستشعر ما يصل إلى 100 قدم قبل لقمة الحفر ، يمكنها اكتشاف الجزء العلوي من الخزان ، والتمييز بين الصفائح الرقيقة والخزانات الحقيقية ، وتوفير معلومات استخبارية حول عمق الخزان ، كما تقول.

هذه القدرة أنقذت المشغل من الحاجة إلى حفر بئر جانبي قبالة ساحل غرب أستراليا. المشغل لديه بيئة خزان معقدة مع عدم اليقين الزلزالي عالية على موقف أعلى الخزان. كان للحقل خط انسيابي معقد وكان يتألف من أحجار طينية بين أجسام رملية متقطعة وتتميز بعدم وجود علامات فوق الخزان. في مثل هذه الحالات ، تستدعي طرق الحفر التقليدية حفر حفرة تجريبية لتحديد الجزء العلوي من الخزان ، ثم شق جانبي لتحديد السماكة.

كشفت خدمة شلمبرجير IriSphere عن قمة الرمل بواقع 62 قدمًا قبل البت وتمكنت من اكتشاف الرمل السميك الذي يبلغ 82 قدمًا. تم تحسين عمليات الحفر اللاحقة استنادًا إلى البيانات التي تم الحصول عليها أثناء النظر إلى الأمام من مثقاب الحفر.

يقول ويبوو: "لقد قضينا على الفتحة التجريبية".

تتكامل قياسات المقاومة الاتجاهية العميقة المستندة إلى EM في خدمة IriSphere مع بيانات الإزاحة والبيانات الأخرى لتوفير صورة مقاومة للمقاومة قبل البت ، مما يوفر تمثيلًا دقيقًا للتكوين أثناء التكوين.

تُمكِّن الأداة العميل من اتخاذ قرارات استباقية للحفر بدلاً من التفاعل مع القياسات الموجودة في البتة أو خلفها ، كما يقول Wibowo.

تؤكد على أن نمذجة ما قبل الوظيفة أمر بالغ الأهمية لفهم مشكلات الخزانات وحساسياتها لتحديد مدى تقدم العميل إلى الأمام. وقالت إنه من المهم أيضًا وضع مساحة بشكل صحيح في جهاز الإرسال والاستقبال عند التخطيط لتجميع الفتحة السفلية (BHA) للحصول على الحساسية المطلوبة.

وتقول: "كلما قمنا بفضاء المرسل والمستقبل ، زاد انتشار إشارتنا".

وتقول إن أكبر مسافة بين جهاز الإرسال والمستقبل كانت حتى الآن 160 قدمًا على طول سلسلة الحفر ، مما مكّن من رؤية 100 قدم قبل لقمة الحفر.

يستخدم النظام مرسلًا واحدًا مع مستقبل واحد أو اثنين أو ثلاثة. ينطبق النظام على أحجام الفتحات التي تتراوح بين 5 5/8 بوصة إلى 16 بوصة.

مع وجود أكثر من 100 قياسات متوفرة في الوقت الفعلي ، تستخدم IriSphere انعكاسًا حديثًا للانعكاس للحصول على تشكيل جانبي عالي الدقة 1D في المقاومة قبل البت ، وفقًا للشركة.

في تطوير الأداة على مدار خمس سنوات ، أجرت شلمبرجير أكثر من 25 تجربة ميدانية في آسيا وأستراليا وأمريكا اللاتينية وأمريكا الشمالية وأوروبا. تضمنت هذه التجارب اكتشاف الخزانات وحدود الملح بنجاح ، وتحديد الطبقات الرقيقة وتجنب مخاطر الحفر ، مثل التكوينات ذات الضغط العالي التي يمكن أن تؤدي إلى مشاكل استقرار حفرة البئر. كما تم استخدام الأداة على الشاطئ للكشف عن بيئة الضغط العالي.

قام فريق التطوير - الذي يضم عددًا من الخبراء في المقاومة الاتجاهية العميقة - بتصميم النظام استجابةً لطلبات العملاء ليكون قادرًا على النظر إلى لقمة الحفر من أجل تقليل مخاطر الحفر وتحسين الكفاءة ووضع غلاف في مواقع محددة.

يقول ويبوو: "إن معرفة الظروف التي تنتظرنا في الوقت الحقيقي ويمكّن العميل باستمرار من تقليل أوجه عدم اليقين في مجال الحفر".

عند نشرها قبالة الساحل الغربي لأستراليا ، اكتشفت خدمة IriSphere الجزء العلوي من الخزان بسرعة 62 قدمًا قبل البت. عند 23 قدمًا قبل البت ، تم التحقق من سمك الخزان عند 82 قدمًا من TVD. (الصورة: شلمبرجير)

أوصى فريق شلمبرجير بخدمة IriSphere لصين بعيد عن الشاطئ في الصين. اكتشفت الخدمة ورسمت بدقة علامة الصخر المستهدف قبل ارتفاعها بمقدار 65 قدمًا. تجنب استخدام خدمة IriSphere في الخارج في الصين المخاطر السابقة وهو الآن التكنولوجيا المفضلة في هذا المجال المحدد. (الصورة: شلمبرجير)
