كاميرات قاع البئر: بعد جديد في عمليات التفتيش في Wellbore

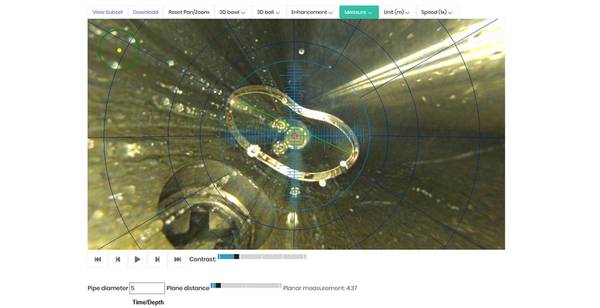

WellCAM مما يدل على قدرة القياس في الوقت الحقيقي. (الصورة: الرؤية iO)

مع تقدم حقول النفط والغاز ، يحتاج المالكون إلى طرق جديدة وأفضل لجمع وفهم المعلومات الاستخباراتية عن حالة أصولهم.

يمكن أن تكون الكاميرات الموجودة في قاع البئر مفيدة في إيجاد قيود في حفرة البئر أثناء عمليات الإكمال ، ويمكنها تحديد المناطق التي تتلف أو يتآكل الغلاف وأنابيب أخرى وقياس الانقسامات والشقوق. تشمل التطبيقات الإضافية التصور الجيد للبئر ، وقياس ثقب ما قبل وما بعد الفتحة ، وفحص مانع الانفجار ، والأكمام المنزلقة ، و SSSV ، وتسرب العبوات وأغطية البطانات. لكن الكاميرات الموجودة في قاع البئر يمكن استخدامها لأكثر من عمليات التفتيش الأساسية لحفر البئر. يمكن استخدامها لتسريع الصيد.

"في السابق ، كانوا يذهبون أعمى أو مع كتل الانطباع بالرصاص لتحديد قمة السمك. قال Prakasen Vatakkayil ، مدير خط الإنتاج في Expro: "قد تكون الأسماك هنا ، يمكن أن تكون هناك".

تتيح الأداة البسيطة لتشغيل فتحة قاع الكاميرا إمكانية فحص الأسماك ، ومراقبة اتجاهها ، وقياسات التقاط الأسماك وتصميم الأداة المناسبة لصيد السمك.

وقال فاتاكايل: "هذا يمكن أن يقلل من عدد الرحلات اللازمة لإخراج السمك".

واستخدمت Expro نفسها الكاميرات الموجودة في قاع البئر لأكثر من ثلاثة عقود ، واشترت قبل بضع سنوات شركة DHV International، Inc للتخلص من عروض الكاميرات الموجودة أسفل البئر

بعض أشواط الجمع بين الفرجار مع الكاميرات. في هذه الحالة ، قال فاتاكايل ، ستلتقط الكاميرا صوراً على الجري ، وستأخذ الفرجار قياساتها في رحلة الخروج من الحفرة.

وقد تطورت تكنولوجيا كاميرا قاع البئر. في السابق ، لم يكن بإمكان هذه الكاميرات أن تنظر إلى الأسفل إلا بشكل مباشر ، لكن بعضها يمكن أن يصور عرضًا جانبيًا ، بما في ذلك كاميرا ViewMax التي أصبحت جزءًا من صندوق أدوات Expro عبر عملية شراء DHV.

أدت التحسينات إلى إصدار أفتح وأصغر يسمى ViewMax Lite ، كما تساعد المصابيح الإضافية في التحكم في قاع الإضاءة. تقدم شركات أخرى كاميرات توفر ألوانًا أو قدرات أخرى قد يجدها العملاء مفيدة.

وقال فاتاكايل: "نحن أيضًا شركاء مع شركات التكنولوجيا". وتتمثل إحدى هذه الشراكة مع Vision iO ، الشركة المصنعة للكاميرا الموجودة في قاع البئر والتي لديها إمكانات ثلاثية الأبعاد في الأعمال التي "يجب أن تكون ممتعة ومفيدة للعملاء."

وفقًا لـ Vatakkayil ، تسجل تقنية كاميرا عين السمكة الفريدة الموجودة لدى الشريك بصريًا البئر بأكملها في سلسلة من الصور الملونة عالية الدقة بسلاسة 185/360 درجة لتوفير رؤية كاملة لحفرة البئر دون التبديل من العرض الأمامي إلى العرض الجانبي.

WellViewer تظهر صورة WellCAM 3D على الشاشة. (الصورة: الرؤية iO)

وقال David Clover ، مدير الحسابات العالمي في Vision iO ، "المشغلون يريدون أكثر من مجرد صورة ، وهذا أدى إلى الكثير من التطوير الذي قمنا به باستخدام أدواتنا الحالية."

يمكن للأجيال السابقة من الكاميرا الموجودة في قاع البئر WellCAM قياس مشكلات تكامل حفرة البئر من حيث العرض والارتفاع وتطبيق المرشحات التي أزالت الحطام أو الجزيئات في السائل. لا يؤدي التكرار الأخير إلى جلب القياسات إلى ثلاثي الأبعاد فحسب ، بل إنه يوفر أيضًا تحليلات حفر البئر للعملية.

"إنه يعطي هذا البعد الإضافي ، العمق بالإضافة إلى العرض والارتفاع" ، قال.

يمكن استخدام أحدث جيل من الكاميرا أسفل البئر WellCAM بالاقتران مع الطباعة ثلاثية الأبعاد لإنشاء نسخة متماثلة من مناطق حفرة البئر أو السمك. يمكن استخدامه أيضًا مع سماعة الواقع الافتراضي ثلاثية الأبعاد للنظر داخل البئر.

قال Clover إن تقنية Vision iO's WellCAM 3D تضع كاميرات متعددة في حلزون طول الأداة لتمكين مسح 360 درجة لحفر البئر. هو ثبت الفكرة ويتوقّع البائع أن يركض نموذج في بئر إختبار في 4Q 2019 ، هو قال.

"بدلاً من مجرد عرض الصور ، إذا كان هناك سمكة أو صمام تالف أو مغزل رفع تالف الغاز" ، باستخدام البيانات الملتقطة في النظام ، فيمكنهم "طباعة ما هو موجود في حفرة البئر وتقديمها لمهندسي الإنتاج أو لشركة الصيد ويقول: "هذا ما وجدناه جيدًا ، إليك المعلومات التي تسمح لك بحل المشكلة". "لقد فعلنا ذلك مع النموذج الأولي الجاف بالفعل."

يمكن تحريك البيانات الملتقطة للعرض بدرجة 360 درجة باستخدام نظام الواقع الافتراضي للسماح للمستخدم "بالتلاعب أو التحرك داخل" صورة البئر.

"في حقول النفط الناضجة اليوم حيث توجد أشياء مثل التآكل والضرر والبلى ، حيث تعد سلامة بئر البئر أمرًا مهمًا للعميل ، سيكون بإمكانهم بسهولة رؤية تدهور حفرة البئر عن طريق تشغيل هذا النوع من الكاميرا مرة واحدة في العام ، قال البرسيم.

وقال إن وجهة النظر هذه ستمنح المشغلين بعض النظرة الثاقبة حول كيفية تحديد أولويات التدخلات والأيدي العاملة لتقليل التكاليف وتحسين الصحة والسلامة.

الكاميرا WellCAM 3D هي أداة قطرها 7/8 بوصة. يمكن تشغيله كأداة قائمة بذاتها في نهاية السلسلة أو في الوسط مع أدوات القياس عن بُعد المتعددة. ومع ذلك ، مثل جميع الكاميرات الموجودة في قاع البئر ، فإنها تتطلب سائلًا واضحًا لتتمكن من تصوير حفرة البئر.

أكملت الأجيال السابقة من الكاميرا أكثر من 400 عملية.

طباعة ثلاثية الأبعاد تم إنشاؤها مباشرة من بيانات كاميرا WellCAM 3D. (الصورة: الرؤية iO)
