انقلاب ثلاثي الأبعاد يساعد في معالجة الخزانات المعقدة

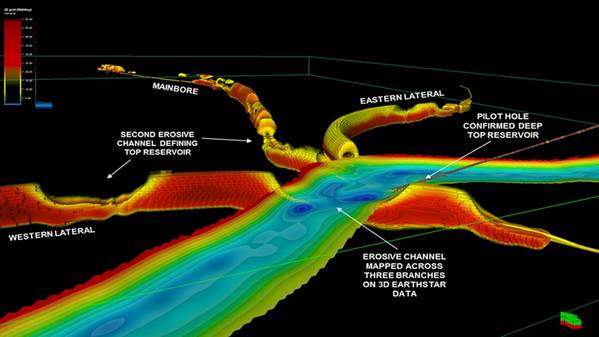

الانعكاس ثلاثي الأبعاد للمقاومة الفائقة العمق المدمجة مع البيانات الزلزالية بعد أن استخدمت هاليبورتون القدرة على بئر بحر الشمال لـ Aker BP في أواخر عام 2018. تم تصور ثلاثة أقسام بئر متعددة الأطراف في نموذج الخزان ثلاثي الأبعاد مع بيانات مقطوعة لإظهار أحجام مقاومة عالية. يُظهر التفسير الجيولوجي قنوات تربيدية متآكلة تحدد قمة الخزان. (الصورة: هاليبرتون)

استفادت شركة Halliburton من تكنولوجيا صناعة التعدين لتكشف عن الهياكل تحت السطحية بطريقة تعمل على تحسين geosteering ، geomapping و geostopping في الخزانات المعقدة.

طرحت شركة الخدمة EarthStar 3D Inversion ، وهي عملية تعيين لخزان ثلاثي الأبعاد ، والتي يمكن استخدامها عند استخدامها في تطبيقات geosteering إلى أقصى حد من الاتصال بمناطق النفط والغاز مع تعيين التكوين المحيط لتحديد الزيت المتجاوز ، وتجنب مخاطر الحفر والتخطيط للتنمية المستقبلية.

يقول Derick Zurcher ، مدير الأعمال الإستراتيجي لشركة Halliburton للقياس أثناء الحفر (MWD) / قطع الأشجار أثناء الحفر (LWD) ، إن شركة الخدمات عملت مع متخصصي برمجيات التعدين Computational Geosciences ، ومقرها فانكوفر ، "لتحليل هذه المشكلة الرياضية الكبيرة" "كيفية معالجة عدد كبير من القياسات في وحدة تخزين ثلاثية الأبعاد تم حلها بالكامل والتي قد تكون مفيدة في تطبيقات geosteering.

كانوا يبحثون عن مكان توزيع الخام في باطن الأرض. نحن نحاول أن نفعل الشيء نفسه ، أين هو توزيع النفط والغاز؟

في الوقت الحالي ، عادةً ما تأتي بيانات الخزان المستخدمة في تحديد الموقع الجغرافي من الزلازل ، والتي قد لا "ترى" ميزات أصغر من 150 قدمًا ، وأدوات الحفر أثناء إجراء القياسات بالقرب من حفرة البئر. هذا يترك "فجوة كبيرة" بين الاثنين ، يقول Zurcher. "لأول مرة ، لدينا خدمة يمكنها حل هذا النطاق المتوسط".

تستخدم إمكانية الانعكاس ثلاثي الأبعاد خدمة المقاومة الأرضية العميقة الحالية الخاصة بهلبرتون ، وهي تقنية LWD تحدد حدود الخزان والسوائل على مسافة تصل إلى 225 قدمًا (68 مترًا) من حفرة البئر. وفقًا لـ Halliburton ، يكشف EarthStar 3D Inversion عن ميزات مثل الأعطال أو مناطق المياه أو التغيرات الهيكلية المحلية مثل الحقن ، والتي يمكن أن تغير مسار الهبوط الأمثل للبئر.

يقول زورشر: "لدى الصناعة الآن حل لفهم توزيع الهيدروكربون في الخزان الذي لم يكن موجودًا من قبل".

تم تشغيل القدرة الجديدة في حوالي عشرة آبار بحرية ، بما في ذلك بحر الشمال والأمريكتين. في جولة واحدة لشركة Aker BP قبالة الساحل النرويجي في أواخر عام 2018 ، كان المشغل على دراية بالجيولوجيا المعقدة التي تتضمن قنوات تربدية وأراد أن يكون قادرًا على الهبوط بشكل جيد في حفرة البئر في الخزان.

يقول Zurcher إن الانعكاس ثلاثي الأبعاد أظهر أجسامًا رملية معزولة ، لكن الانعكاس ثلاثي الأبعاد "أظهر الشكل الحقيقي ومدى هذه القنوات وعما إذا كانت متصلة ، وهو أمر مهم لتصميم وإنتاجه."

ويقول إن هذه الخدمة يمكن أن تكون مفيدة وراء تطبيقات تحديد الموقع الجغرافي في الوقت الفعلي ، بما في ذلك استخدامها في رسم واجهة المياه في الخزان.

"نعتقد أن هذه ليست مجرد خدمة لتقييم التكوين. يقول: "إنها توفر مدخلات مهمة لمراحل الانتهاء والإنتاج من تطوير الخزان.
