السباق إلى معدات 20K وسط تغيير اللوائح

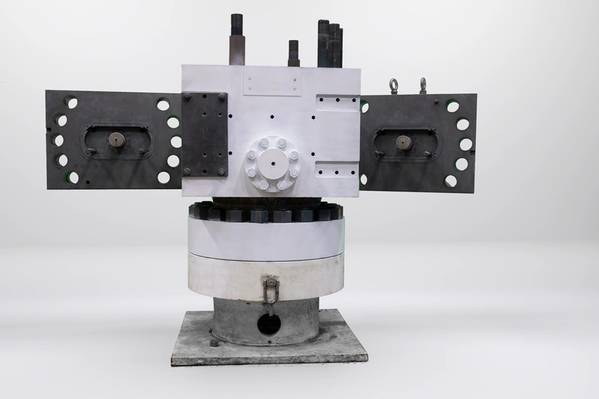

BHGE's 20K ram مؤهل لمتطلبات PR2 و API 16A HPHT Annex H. (المصدر: BHGE)

استمر ضغط العملاء على 20.000 جهاز قادر على تشغيل psi لأكثر من عقد من الزمان ، ولكن لم يتم تأكيد معايير الصناعة. هذا لم يوقف طلبات مثل هذه المعدات ، على الرغم من أن البعض تم إلغاؤها لاحقًا

يوجد لدى شركة Baker Hughes ، وهي شركة تابعة لشركة GE ، مانع للانفجار تحت سطح البحر (BOP) نموذجي 20 كيلو بايت والمعدات المرتبطة به في مختبرها في هيوستن. قال بوب جادج ، مدير منتجات الحفر في BHGE ، إن اختبار 20K BOP تم اختباره بالكامل ومؤهلاً بالكامل لأحدث مسودة لـ API 16A 4th Edition PR2 و Annex H ، مواصفات معدات الحفر.

ومع ذلك ، أشار Viral Shah ، مدير هندسة النظم في BHGE ، فإن مواصفات 16A الحالية لا تتناول في الواقع معدات تتجاوز 15 كيلو رطل ، على الرغم من أن هناك مسودة تحدد مواصفات 15K + رطل ، تسمى الملحق H ، قيد التنفيذ.

"لقد تجاوزنا مشروع المتطلبات المنصوص عليها في الملحق ح" ، قال شاه. "هناك الكثير من القطع المتحركة بمجرد أن تتجاوز 15000 رطل. لم يكن الوصول إلى خط النهاية أمرًا سهلاً ، لكننا موجودون الآن ".

عندما بدأت BHGE هذا الجهد ، يقول جادج ، لم تكن تسمية API 16A 4th Edition PR2 موجودة.

"هذا جديد" ، قال القاضي. "مع تغيير اللوائح ، علينا أن نعترف بذلك ومواصلة التطوير."

وأشار شاه إلى أن أحد أكبر التغييرات من اللوائح الحالية إلى اللوائح المقترحة هو معيار للتحليل ، مثل توصيف المواد وتحليل التعب. وأضاف قائلاً: "لم تكن المعايير موجودة فقط عندما تم تقديم الطلب الأولي لـ BOP تحت سطح البحر بمقدار 20 ألفًا ، ولكن سادت ظروف السوق المختلفة.

"في ظل عدم وجود معيار ، كان على الصناعة أن تبذل قصارى جهدها لفهم الظروف الفريدة التي تصل إلى 20 ألف والتي تختلف عن 15 ألف قد نواجهها" ، قال القاضي. وقال إن هناك احتمالات لا حصر لها ، والتي تقطرت BHGE إلى عدد يمكن التحكم فيه. "من منظور التصميم والاختبار ، هذا هو أدق شيء قمنا به كصناعة".

20K BOP المكدس مع ستة كبش واثنين من مداخن الحلقي. (المصدر: BHGE)

قطر BHGE's 20K BOP يبلغ قطره 18.75 بوصة وحامل يصل إلى 350 درجة فهرنهايت. الكباش لديها 2.55 مليون جنيه من قوة القص. تبلغ المساحة المخصصة للمجموع بأكمله حوالي 20 قدمًا × 15 قدمًا. بناءً على التكوين ، يبلغ طول المكدس حوالي 49 قدمًا أو 56 قدمًا ويزن حوالي مليون جنيه.

"عندما بدأنا رحلة 20 ألفًا ، كنا نبحث عن شخص يقوم ببناء منصة حفر مخصصة لهذا الغرض مقابل 20.000 رطل. ثم تغير السوق. قال شاه إن العملاء أرادوا أن يعرفوا ، "هل يمكننا تعديل أجهزة الحفر الحالية ل 20 K؟" "لقد صممنا منذ ذلك الحين مجموعتنا 20 كيلو لتتناسب مع حجم مكدس 15K BOP الذي يسمح لعملائنا بإعادة تركيب الحفارات الحالية."

حتى الآن ، قامت BHGE ببناء النموذج الأولي 20K BOP والمعدات المرتبطة به ، والتي تحتفظ بها في مختبر هيوستن لاختبار وتطوير وتأهيل الكباش ، كما قال جادج. بدأت شركة BHGE في عام 2017 في توصيل موصلات رؤوس البئر تحت سطح البحر لـ API 16A بـ 20 ألف لتزويدها بمكدسات.

تدير BHGE الآن دراسة للتصميم الهندسي للواجهة الأمامية (FEED) مع مشغل لتصميم والتحقق من صحة المعدات 20K لمتطلباتها المحددة للسماح للمشغل بنشر معدات 20K في خليج المكسيك.

كان هناك مشغلون يفكرون في معدات 20K ، تتجاوز BOPs إلى رؤوس الآبار والأشجار وغيرها من المعدات.

وقال جادج "لقد حددت السوق الحاجة والرغبة ، لكنني لا أعتقد أن الاقتصاد يعمل حتى الآن". "نحن في وضع المراقبة والانتظار ، وعندما تكون الصناعة جاهزة ، فنحن جاهزون".

تم تأهيل موصل فتحة البئر 20K واختباره وفقًا لمتطلبات API 16A 4th Ed و Annex H. (المصدر: BHGE)
