تقنية جديدة تمكن NDT لخطوط الأنابيب من إنتاج المنصات

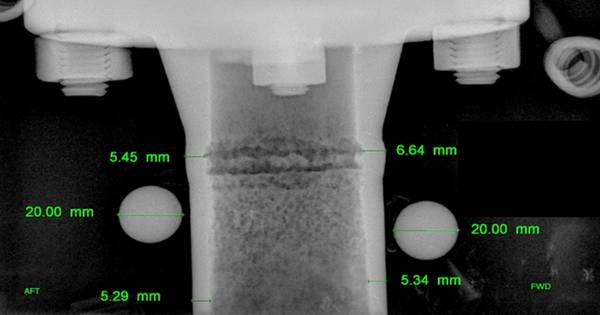

يُظهر كعب فوهة الفاصل تآكل اللحام والأنابيب بعد سبع ثوانٍ من وقت التعرض مع خدمة TAXI. الأرقام الخضراء هي قياسات سمك الجدار المتبقي على الأنابيب. توضح جميع المناطق المظلمة داخل مركز الأنبوب دليلًا على نوع الحفر وتآكل جذر اللحام. (الصورة: علم المحيطات)

تم تعديل التكنولوجيا المستخدمة في الأمن وإنفاذ العقاقير لحل المشكلة القديمة المتمثلة في كيفية استخدام التصوير الشعاعي للاختبار غير المدمر لخطوط الأنابيب على منصات دون التأثير على القياس النووي المرتبطة بأوعية الضغط.

لا تتسبب التكنولوجيا المُكيَّفة في تحريف النوكليونات في أوعية الضغط العالي مثل فواصل الزيت عن الماء والغاز أو فرض إيقاف التشغيل ، وتسمح للمشغلين في بحر الشمال بإجراء عمليات تفتيش مؤجلة لخطوط الأنابيب بسرعة دون انتظار حدوث تحول مخطط أو إيقاف تشغيل.

في صناعة ذات بنية تحتية متقادمة ، يعد الاختبار غير المدمر (NDT) أمرًا حيويًا لتحديد ما إذا كانت المادة أو المكون ما زال صالحًا للغرض. منذ فترة طويلة تستخدم الأشعة في البحث عن التآكل والشقوق وغيرها من المشاكل في معدات مثل خطوط الأنابيب ، وخاصة تلك التي يتم عزلها. لكن في بعض الأحيان تتداخل أساليب العلاج غير المباشر مثل التصوير الشعاعي مع الأجهزة النووية وبرامج الاستشعار عن بعد المستخدمة بالفعل على النظام الأساسي.

يتم استخدام أجهزة استشعار النواة في وحدات الضغط العالي التي تفصل تيار الإنتاج إلى النفط والغاز والمياه لأن مثل هذه السفن يمكن أن تشكل مشكلة أمان إذا أصبحت ممتلئة أو فارغة للغاية. يمكن للكشف عن النواة على جانب واحد من السفينة أن يشعر بنظير في الجانب الآخر. عندما ينخفض مستوى السائل داخل الفاصل ، يمكن للكشف أن يستشعر الإشعاع من الجانب الآخر ، في حين أن المستوى المرتفع للسوائل يحجب الإشارة.

ومع ذلك ، عند استخدام التصوير الشعاعي ، هناك خطر كبير من أن الإشعاع يمكن أن "يربك" الكاشف النووي ، كما يقول جيم ماكناب ، خبير الموضوع في NDT في Oceaneering.

عندما يرى المكشاف النووي الإشعاع من نظير NDT مكشوف ، فإنه يعتقد أنه يرى الإشعاع من نظيره. إنه يربكها ، وتعتقد أنه كانت هناك مشكلة كبيرة في عملية الإنتاج وحتى إيقاف الإنتاج. يقول ماكناب: "إنه إنذار خاطئ" ، وغالبًا ما يقود غرفة التحكم إلى إغلاق المنصة.

عملت Oceaneering مع الشركات المصنعة لأنظمة الأشعة السينية "النبضية" المتخصصة والأجهزة النووية لتصميم إجراء يتيح إجراء فحوصات NDT أثناء وجود المصنع في الخدمة من خلال القضاء على آثار عمليات التصوير الشعاعي على النوكليونات. تقوم شركة Oceaneering باستدعاء فحص رحلة فحص تجنب الأشعة السينية (TAXI) .

يستخدم TAXI كاميرا الأشعة السينية التي تستخدم نبضات إشعاع قصيرة بدلاً من مصدر ثابت للإشعاع ، وهو ما يشبه نظير الراديو.

يقول ماكناب: "لا يمكن للكاشف النووي رؤية الانفجارات القصيرة ، لكننا لا نزال نحصل على صور الأشعة السينية الجيدة لأنابيب العملية والمعدات".

قبل الفحص ، يقول ماكناب ، يراجع فريق التفتيش مصادر البيانات التي قد تؤثر على تأثير TAXI على النوكليونات الموجودة.

قامت Oceaneering بنشر TAXI في بحر الشمال على مدار العام الماضي. خطط أحد المشغلين لتفتيش سلامة خطوط الأنابيب على مدار ثلاث سنوات لتتزامن مع عمليات الإغلاق. ويقول إن خدمة TAXI من Oceaneering كانت قادرة على إجراء عمليات التفتيش بينما كان المصنع في إنتاج مستمر خلال ثلاثة أسابيع دون الحاجة إلى إيقاف التشغيل.

يقول ماكناب: "ما نقوم به الآن هو تمكين المشغلين من فحص الأنابيب والمعدات التي لم يكن بإمكانهم القيام بها من قبل ، أثناء عمليات الإنتاج". "في الأساس ، يمكننا العثور على التسريبات قبل أن تجدنا التسريبات."
