بواسطة إلين ماسلين10 محرم 1441

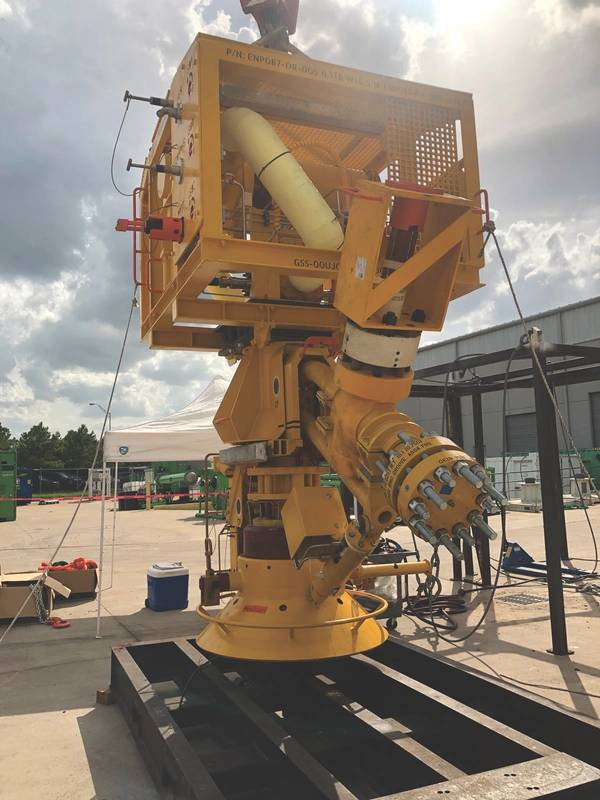

وحدة ضمان تدفق Enpro FAM أثناء اختبار تكامل النظام (SIT). (الصورة: Enpro)
وحدة ضمان تدفق Enpro FAM أثناء اختبار تكامل النظام (SIT). (الصورة: Enpro)

تخيل نوعًا من متجر التطبيقات لأشجار عيد الميلاد تحت البحر ؛ نظام أساسي إضافي يمكنك إضافة عدد لا يحصى من الوظائف وتغييره ليناسب. إنه مفهوم يتم تطويره بواسطة شركة Enpro لتقنية تحت سطح البحر في المملكة المتحدة ، إلا أنه يطلق عليه منفذ "معالجة USB".

الفكرة هي أن المشغلين يمكنهم طلب أشجار عيد الميلاد لمشروعاتهم ، ثم استخدام محور تدفق وحدة نمطية (FAM) لزيادة إمكاناتها ، عند الاقتضاء ، من عمليات التدخل إلى قياس التدفق أو التلاعب.

تقع FAM داخل الطائر حيث تتصل بالشجرة (أو متعددة) وتوفر محورًا يستخدم لوحدات FAM القابلة للتبديل ، من مجال التكليف إلى التفكيك.

تم إنشاء تقنية Enpro ، التي يمكن أن تتفاعل مع أي نظام إنتاج تحت سطح البحر من الشركة المصنعة للمعدات الأصلية ، من قبل نفس الفريق الذي أسس من قبل DES Operations والذي تم بيعه ، إلى جانب تقنية MARS (نظام رفض التطبيقات المتعددة) التي ابتكرها ، إلى كاميرون في عام 2007.

يقول إيان دونالد ، الرئيس التنفيذي لشركة Enpro ، "لقد كانت طريقة التوحيد القديمة هي احتواء كل ما قد يحتاجه الحقل طوال حياة الحقل على الشجرة أو المنوع ، مما يضيف إلى التكلفة والجدول الزمني. هناك بديل ؛ استخدم الأشياء التي تحتاجها عندما تحتاج إليها. "خذ شجرة وشعبها على الرف ثم استخدم FAMs للحصول على الزيت أولاً بشكل أسرع. بعد ذلك يمكنك الحصول على وظائف متقدمة دون الحاجة إلى شجرة مخصصة ، ويمكنك تقليل أثر شجرة الكريسماس إلى أدنى حد ولديك تدقيق مستقبلي. ضع ما تحتاجه عندما تحتاجه. "

تم نشر أول FAM في عام 2016 ، على القمر الصناعي BP لشركة Nakika K3 (Keplar) في خليج المكسيك الأمريكي. هناك ، تم استخدام شجرة قياسية مع ربطة عنق متعددة. يقول دونالد ، عادة ، هنا ، سيتم استخدام حلقة التدفق ، ولكن هذا سيكون غير اقتصادي للوصول إلى موقع التوفل الأمثل. بدلاً من ذلك ، تم استخدام خط تحفيز مدعوم من قبل FAM مع عداد تدفق متعدد الأطوار ، عداد قطع مياه وكاشف رمل. لإدارة التدفق في الطرف الآخر من spur ، تم نشر وحدة FAM لضمان التدفق. وفقًا لشركة بريتيش بتروليوم ، تم توفير عشرات الملايين من الدولارات في المشروع باستخدام شجرة الأسهم ، والتخلص من حلقة التدفق. يقول دونالد: "إنه نموذج محتمل لربطات العودة في المنطقة".

منذ ذلك الحين ، تم استخدام FAMs في أكثر من 50 بئراً عبر 16 حقلاً تحت سطح البحر ، من خليج المكسيك الأمريكي إلى غرب إفريقيا وبحر الشمال ، في مشاريع من إضافة قدرة قياس التدفق إلى تمكين ربطات بئر متعددة تصل إلى 10 كيلومترات.

شملت المشاريع الأخرى إعادة تجهيز العديد من FAMs في حقل Tullow ، في غرب إفريقيا. يقول دونالد: "لقد أحبوا ذلك كثيرًا وحددوه لكل الآبار الجديدة في حقل TEN". يمكن تركيب محور التدفق ذو التجويف الثنائي "كعنصر نائب" لأي متطلبات مستقبلية. في البداية ، سيكون هذا متر تدفق متعدد المراحل ولكن بعد ذلك أيضًا قدرة تدخل هيدروليكي. بالنسبة لآبار الحقن ، يتم استخدام عدادات مفردة ويمكن أيضًا استخدام محاور FAM للتلاعب. يقول دونالد: "وجود وحدات مثل العدادات التي يمكن استرجاعها بشكل مستقل يوفر التكلفة". "يمكن استبدال محور التدفق من خلال القياس أو الوصول للتدخل الهيدروليكي ، في أي وقت من عمر المجال."

في خليج المكسيك الأمريكي ، استخدم مشغل LLOG التكنولوجيا في عدد من الحقول. يقول دونالد: "من المفترض أن يتمكنوا من استخدام الأشجار القياسية والشعب القياسية ، مع تبسيط تصميم العبور وجعل الوحدات قابلة للاسترداد ،" الحصول على النفط أولاً بشكل أسرع ، ثم تكوينها ".

وحدة Enpro FIS للسلامة تحت سطح البحر (SSM) على سطح السفينة قبل النشر. (الصورة: Enpro)

كما تم استخدام محاور FAM للتدخل الهيدروليكي ، إلى جانب تقنية Enpro الرئيسية الأخرى ، نظام التدخل في التدفق الحاصل على براءة اختراع (FIS) ، والذي يتضمن الضخ عبر مجموعة من القنوات من السفينة إلى FAM على عمق 2000 متر من الماء.

يقول دونالد إن أحد المحركات الأولى لمفهوم FIS هو فتح عمليات تدخل أسهل تحت سطح البحر ، من خلال تمكين الوصول الهيدروليكي / السائل إلى الآبار باستخدام أوعية وتقنيات أصغر بما في ذلك الأنابيب المركبة أو الملف أو الأنبوب.

حتى الآن ، قامت Enpro بنشر 10000 جنيه لكل بوصة مربعة (psi) FIS في غانا. إنه يعمل الآن على نظام مساحته 15000 رطل ، لاستخدامه في عمق المياه يصل إلى 3000 متر. النظام ، الذي سيتضمن أضواء وكاميرا على متن الطائرة ، لذلك ليست هناك حاجة إلى وجود مركبة "مقلة العين" تعمل عن بعد (ROV) في الموقع ، وقد أكملت اختبارات قبول المصنع مؤخرًا وتعمل باتجاه API17G2.

تعمل Enpro أيضًا على مشاريع التطوير لإضافة "تطبيقات" أخرى إلى عروض FAM بما في ذلك HIPPS (نظام حماية الضغط العالي النزاهة) ، ومضخة FAM ، استنادًا إلى تقنية المضخة المزدوجة للإزاحة الإيجابية و FAM لتحييد الحمض.
