قطعة أخرى من اللغز

11 محرم 1441
(الصورة: نوفمبر)
(الصورة: نوفمبر)

كان أحد الروابط المفقودة لبعض أنظمة الإنتاج بالكامل تحت سطح البحر هو التخزين تحت سطح البحر ، سواء بالنسبة لسوائل الإنتاج ، أو المواد الكيميائية التي يتم إنتاجها في وقت لاحق أو المواد الكيميائية المنتجة.

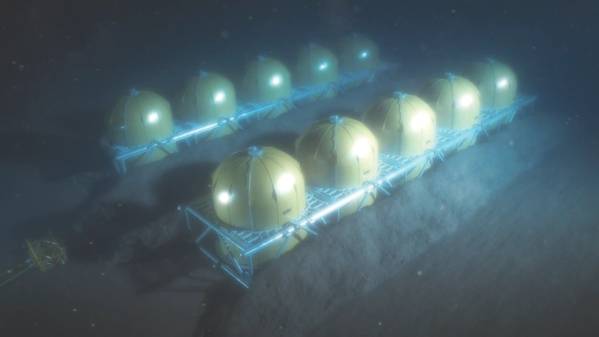

تعمل NOV على وحدة تخزين تحت سطح البحر تعتمد على الجاذبية (SSU) ، بناءً على تصميم تم تطويره في البداية بواسطة Kongsberg. لقد مر التصميم ، الذي سيتنافس مع وحدة التخزين العائمة (FSU) ، الآن بالاختبار ، ويبدو أنه من المقرر إجراء اختبارات التحقق على نطاق واسع ، على الأرجح في النرويج.

يعتمد التصميم على استخدام غشاء مرن لتخزين الزيت ، وهو موجود داخل هيكل حماية من البلاستيك المقوى بالزجاج (GRP) ، والذي يوفر أيضًا حاجزًا ثانويًا في حالة حدوث تسرب. يُسمح بالماء داخل الهيكل ، وبالتالي فإن مياه البحر المحيطة هي نفس الضغط الذي يتم به الزيت المخزن وراء الغشاء. يتم استخدام أنبوب مركزي للتعبئة والإفراغ ، من أسفل الهيكل ، عبر خط تدفق قياسي. في حالة حدوث تسرب ، فإن نظام الكشف عن التسرب سوف ينبه المشغل وسيتم احتجاز الزيت المتسرب تحت القبة.

يمكن نشر الوحدات في مجموعات تعمل معاً كوحدة هيدروليكية واحدة ، ولكن يمكن عزلها أيضًا ، حتى لا تتعطل مزرعة التخزين بأكملها في حالة فشل وحدة واحدة ، Julie Lund ، مهندس تحت سطح البحر ومدير منتجات أنظمة التخزين تحت سطح البحر في نوفمبر ، قال لمؤتمر التكنولوجيا تحت الماء (UTC) في بيرغن في وقت سابق من هذا العام.

(الصورة: نوفمبر)

يقول لوند إن التخزين تحت سطح البحر يمكن أن يوفر رأسًا رأسيًا وأوبكسًا أقل من وحدة FSU ، فضلاً عن بصمة بيئية أقل. تعمل شركة NOV على وضع وحدات عمر تصميم مدتها 20 عامًا بأحجام تتراوح بين 10000 متر مكعب (متر مكعب) إلى 25000 متر مكعب لعمق المياه فوق 100 متر. وقالت إن وحدة تبلغ مساحتها 10000 متر مكعب - حجم العلبة الأساسية - قد تستغرق عادة ما بين 40 و 875 متر مكعب في الساعة من الإنتاج وتفريغها من 1000 إلى 5000 متر مكعب في الساعة. تعمل الشركة أيضًا على أنظمة تخزين المياه الكيماوية والمنتجة ، والتي قد تكون ضرورية أيضًا أثناء الحياة الميدانية.

ذهب الكثير من التركيز إلى التحقق من الغشاء الذي سيتم استخدامه. بعد دراسات الجدوى ، ركز عمل NOV مؤخرًا على اختبار المعلمات باستخدام الهواء ومن ثم النفط في نماذج الخزانات الكبيرة ، والتي اكتملت في أوائل يونيو في معهد تكنولوجيا الطاقة (IFE) بالقرب من ليلستروم ، النرويج. هذا التحقق من سلوك مختلف الأغشية وهندستها وكيف تملأ النفط واستنزفت من الدبابات نموذج الحجم. تخطط NOV الآن لإجراء اختبار تحقق واسع النطاق يعمل مع Equinor ومركز تكنولوجيا النفط والغاز في المملكة المتحدة.
